　　變頻器維修之IGBT模塊檢測方法如下：

　　1、判斷極性

　　首先將萬用表撥在 R×1KΩ擋，用萬用表測量時，若某一極與其它兩極阻值為無窮大，調換表筆后該極與其它兩極的阻值仍為無窮大，則判斷此極為柵極( G )。其余兩極再用萬用表測量，若測得阻值為無窮大，調換表筆后測量阻值較小。在測量阻值較小的一次中，則判斷紅表筆接的為集電極( C ) ：黑表筆接的為發射極( E )。

　　2 、判斷好壞

　　將萬用表撥在 R×10KQ 檔，用黑表筆接 IGBT 的集電極( C ) ，紅表筆接 IGBT 的發時極 ( E ) ，此時萬用表的指針在零位。用手指同時觸及一下柵極( G )和集電極( C ) ，這時工 GBT 被觸發導通，萬用表的指針擺向阻值較小的方向，并能站們指示在某一位置。然后再用手指同時觸及一下柵極( G )和發射極( E ) ，這時 IGBT 被阻斷，萬用表的指針 回零。此時即可判斷 IGBT 是好的。

　　3 、注意事項

　　任何指針式萬用表鈴可用于檢測IGBT。注意判斷IGBT好壞時，一定要將萬用表撥在 R×IOKΩ擋，因R×IKΩ檔以下各檔萬用表內部電池電壓太低，檢測好壞時不能使IGBT導通，而無法判斷IGBT的好壞。此方法同樣也可以用護檢測功率場效應晶體管 (P-MOSFET)的好壞。

         附：西門子變頻器（SIEMENS）的二種IGBT接線圖

         使用IGBT型號

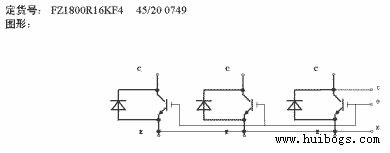

                              西門子變頻器IGBT接線圖（1）

                             西門子變頻器IGBT接線圖（2）
